1、用途與功能
ZW8-12/630（1250）-20,25型戶外高壓真空斷路器，系三相交流50Hz戶外高壓設備。具有合、分負荷電流、過載電流、關合、開斷短路電流之功能，其本身還具備1合閘功能，配帶的隔離刀閘有聯鎖功能，因其電壽命和不檢修周期長(10一15年)，特別適合于頻繁操作的場所，不但能夠現場操作，而且還可以實現遠方控制．

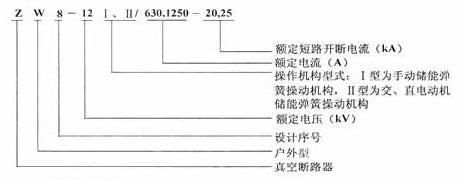

2、型號及含義
3、工作條件如下：
3．1周圍空氣溫度上限+40℃，下限-30℃。
3．2海拔高度不超過1000m。
3．3風壓不超過700Pa(相當于風速34m／s)
3．4空氣污穢等級Ⅲ級。
3．5最大日溫差不超過25℃．
3．6無經常性劇烈振動的場所。
二、結構，工作原理及特點
1、斷路器本體
1．1斷路器的基本結構由斷路器本體和操作機構組成(見圖1、圖3、圖4)，斷路器本體由導電回路、密封件、殼體等組成，整體為三相共箱式結構。導電回路由進出線硅橡膠套管、導電支架、軟連接、導電夾與真空滅弧室連接而成，外絕緣由高壓套管采保證，其外露表面粘上防老化、防污穢的硅橡膠傘裙，內絕緣由空氣、絕緣罩來實現．殼體下部裝有吸濕器(干燥器)。
1．2本斷路器山彈簧操動機構操動(見圖1、見圖4)，圖1中的操動機構9裝在圖3的斷路器三相主軸2上面，操動機構或分閘彈簧5帶動斷路器三相主軸2轉動，拉動絕緣拉桿6和拐臂7，使真空滅弧室10的動觸頭閉合或拉開，使斷路器處于合閘或分閘狀態．
1．3本斷路器根掘用戶需要，可配帶手動操作的隔離刀閘，可配帶避雷保護裝置(見圖4)。
2、彈簧操動機構(見圖5a、圖5b)
2．1本斷路器可分別配置手動操動機構或電動操動機構，操動機構均為彈簧操動式，套裝在斷路器三相主軸的頭上。手動機構只有手動儲能合閘，手動分閘，涌流吸收裝置和過流保護功能，電動操動機構需要獨立電源供電，除具有電機儲能、電動分合閘外，同時還具有手動儲能、手動分合閘的功能，整個結構由合閘彈簧儲能系統、過電流脫扣器、涌流吸收器、分合閘脫扣器、手動分合閘系統、輔助開關及儲能指示等部件組成．
2．2電動操動機構的工作原理
a．儲能過程，見圖5a所示
圖5a所示機構處于合閘未儲能狀態，當儲能電機14接通電源后，電機帶動偏心輪轉動，掛在儲能軸上的合閘彈簧22被拉長，機構開始儲能．當合閘彈簧22被拉到極限位攬時，切斷電機電源，同時儲能棘爪被抬起，儲能軸9由定位件15保持住，至此，儲能動作結束。
b．合閘過程，見圖5a所示
機構接到合閘信號后，合閘脫扣器16動作，解除儲能保持，合閘彈簧釋放能量，帶動斷路器三相主軸6作順時針轉動，斷路器合閘。
拉動手動合閘系統中的拉環18，也可實現合閘。
機構合閘，合閘彈簧又一次儲能，到位后由定位件保持住，而定位件由聯鎖裝置19扣住，使機構不能釋放能量，避免機構誤合。
在合閘已儲能狀態，機構具備“分一0．3S—合分”一次重合閘操作．
c．分閘過程，見圖5a所示，
斷路器合閘后，一旦分閘電磁鐵接到信號，動鐵芯吸合，分閘脫機器20中的頂桿起，使脫扣軸24轉動并帶動半軸26向逆時針方向轉動，使搖臂30解扣，斷路器分閘．
拉動手動分閘系統的拉環21，也可實現分閘．
當過流脫扣器線圈通過的電流值超過5A時，過流脫扣器動作，使搖臂解扣，斷路器分閘。
2．3手動機構工作原理，見圖5b所示．
該機構的內部與電動機構基本一致，但合閘彈簧無儲能保持結構，過中點即合閘，除沒軸助開關、行程開關、定位體、儲能電機、合閘脫扣器、分閘脫扣器外，其它與電動機構一樣，這里不再贅述。
3、過電流保護系統
3．1過電流保護系統由電流互感器、涌流吸收裝置和過電流脫扣器組成 (見圖9)，它具有對斷路器的過載及短路電流的保護功能，同時又能吸收斷路器在合閘瞬間所產生的合閘涌流，而不使過電流脫扣器誤分閘。
a．兩只串心式，三級精度的保護用電流互感器，有三個變比(200／5、400／5、600／5)的抽頭，套裝在斷路器箱蓋的內側的高壓硅橡膠管之下部 (見圖3)，該電流互感器的變比數值也可按用戶需要另行繞制，其只數也可按用戶要求增減。
b．過電流脫扣器裝在操作機構內部，過電流脫扣線圈串聯于電流互感器的二次電器中，當過電流脫扣器線圈中流過的電流超過5A時，會使過電流脫扣器動作把斷路器分閘。它具有對斷路器的過載及短路電流的保護功能。其技術參數見表4．

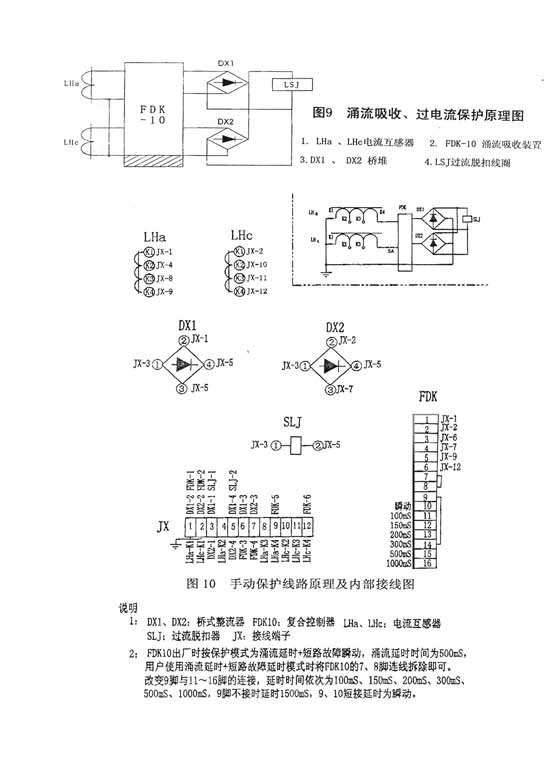

c．涌流吸收裝置是一個與過流脫扣線圈一起裝在電流互夠器二次回路當中的保護電路，它的功能是把斷路器在合閘瞬間由于所屬10KV配電線路中實際存在的阻抗所引發的瞬間強大電流(合閘涌流)在電流互感器二次側短路掉，不使這個合閘涌流進入過流脫扣器線圈而產生誤分閘動作。涌流吸收裝置裝在斷路器操作機構掣．，其電氣原理圖見圖9。
4、配帶的隔離刀閘(見圖4)
4．1本斷路器可配裝手動隔閡刀閘．本隔離刀閘之三相主軸上裝有一個分合閘過中彈簧，能在分合閘動作的末尾進行加速，使隔離刀閘動作靈活有力．隔離刀閘的上端動刀片上罩有一個硅橡膠防護套，可以防止污染和覆冰，以保證分合動作的可靠性．為了保證隔離刀閘只能在無負荷電流的前提下才能動作，在隔離刀閘與斷路器本體之間裝有一個機械聯鎖結構。這個結構保證隔離刀閘只有在斷路器分閘狀態時能分合動作，當斷路器一合閘后能把隔離刀閘的三相主軸頂死，禁止隔離刀閘再動作。
4．2配裝手動隔離刀閘時，只能用操作棒拉動合閘手柄7(見圖4)進行手動分合閘操作。其手動操作順序為：a.合閘時，先合隔離刀閘一后合真空斷路器：b，分閘時，先分真空斷路器一后分隔離刀閘．操作時必須嚴格遵守這個順序。
4．3隔離刀閘可具備避雷保護功能(見圖4)．隔離刀閘靜觸頭的支持絕緣子，根據用戶需要可以既是一個10KV電壓等級的無間隙氧化鋅避雷器；又是一個能承受動刀片強力沖擊的支持絕緣子。其技術參數見表7．
三、主要技術參數
1、斷路器主要技術參數 見表1
|
序號
|
項目
|
單位
|
數值
|
|
|
1
|
額定電壓
|
KV
|
12
|
|
|
2
|
額定電流
|
A
|
630,1250
|
|
|
3
|
工頻耐壓（1min）
|
KV
|
42
|
|
|
4
|
額定雷電沖擊耐壓（峰值）
|
KA
|
75
|
|
|
5
|
額定短路開斷電流
|
20
|
25
|
|
|
6
|
額定短路關合電流
|
50
|
63
|
|
|
7
|
額定峰值耐受電流
|
50
|
63
|
|
|
8
|
額定4S短時耐受電流
|
20
|
25
|
|
|
9
|
額定操作順序
|
|
分-0.3S-合，分-180S-合分
|
|
|
10
|
額定短路電流開斷次數
|
次
|
30
|
|
|
11
|
機械壽命
|
10000
|
||
|
12
|
儲能電機額定電壓
|
V
|
-24 -48 -110 -220
|
|
|
13
|
額定操作電壓
|
-24 -48 -110 -220
|
||
|
14
|
過電流脫扣器額定電流
|
A
|
5
|
|
|
15
|
動靜觸頭允許磨損厚度
|
mm
|
3
|
|
|
16
|
重量
|
kg
|
133（Ⅰ）
|
143（Ⅱ）
|
|
序號
|
項目
|
單位
|
數值
|
|
1
|
觸頭開距
|
mm
|
10~12
|
|
2
|
觸頭超程
|
3~4
|
|
|
3
|
平均分閘速度
|
m/s
|
0.9~1.5
|
|
4
|
平均合閘速度
|
0.4~0.8
|
|
|
5
|
合閘彈跳時間
|
Ms
|
≤2
|
|
6
|
三相分閘同期性時差
|
≤2
|
|
|
7
|
合閘時間（配電動彈簧操動機構）
|
s
|
0.04~0.06
|
|
8
|
分閘時間（配電動彈簧操動機構）
|
0.03~0.05
|
|
|
9
|
每相回路直流電阻
|
μΩ
|
≤200
|
|
10
|
相間中心距
|
mm
|
175
|
|
11
|
合閘狀態觸頭彈簧長度
|
30
|
|
額定工作電壓Ue(V)
|
-24
|
-48
|
-110
|
-220
|
-110
|
-220
|
|
|
額定工作電流Ie(A)
|
合閘線圈
|
10
|
6
|
2.6
|
1.11
|
2.3
|
1.1
|
|
分閘線圈
|
5.3
|
2.2
|
0.99
|
0.51
|
1.23
|
0.5
|
|
|
20℃時線圈電阻值（Ω）
|
合閘線圈
|
2.4
|
8
|
42
|
198
|
10.7
|
42
|
|
分閘線圈
|
4.5
|
22
|
111
|
430
|
13.7
|
54
|
|
|
額定電功率（W）
|
合閘線圈
|
240
|
288
|
288
|
240
|
253
|
242
|
|
分閘線圈
|
130
|
106
|
109
|
112
|
135
|
110
|
|
|
正常工作電壓范圍
|
合閘線圈
|
交流85%~110%Ue 直流80%~110% Ue
|
|||||
|
分閘線圈
|
65%~120%（小于30% Ue不得脫扣）
|
||||||
|
額定工作電流Ie(A)
|
20℃線圈電阻（Ω）
|
正常工作電流范圍
|
|
5
|
0.513
|
大于110%Ie可靠分閘，小于90%Ie不得脫扣
|
|
型號
|
HDZ-22003A
|
|
額定工作電壓Ue(V)
|
-24 -48 -110 -220
|
|
電機額定輸入功率（W）
|
≤220
|
|
正常工作電壓范圍
|
85%~110%Ue
|
|
額定工作儲能時間
|
≤4
|
|
序號
|
型號
|
單位
|
數值
|
|
1
|
額定電壓
|
KV
|
12
|
|
2
|
額定電流
|
A
|
630
|
|
3
|
額定短時工頻耐受電壓（1min）
|
KV
|
42
|
|
4
|
額定雷電沖擊耐受電壓（峰值）
|
75
|
|
|
5
|
額定峰值耐受電流
|
KA
|
50
|
|
6
|
額定4s短時耐受電流
|
20
|
|
|
7
|
每相回路直流電阻
|
μΩ
|
≤50
|
|
8
|
機械壽命
|
次
|
5000
|
|
9
|
相間中心距
|
mm
|
261
|
|
型號
|
額定電壓
|
直流參考電壓
|
0.75UimA泄漏電流（DC）
|
高度
|
|
HY5WS-17/50
|
12KV
|
<25KV
|
<50μA
|
220mm
|
1、斷路器在運輸過程中，不得翻轉、傾斜，并在采取防震措施，起吊斷路器時，必須勾住箱體上的4個耳環，水平吊起，不得吊勾箱蓋上的2個吊環。
2、安裝前必須進行下列監測
a、查看產品的套管是否損傷，分、合指示和儲能指示是否有卡死、漏裝等情況，箱體有否變形現象。
b、檢查所配裝的隔離刀閘轉動是否靈活，合閘是否能合到位，分閘是否能分到位。
c、對斷路器的一次回路（包括隔離刀閘）的相對地、相對相及滅弧室斷口時進行42kv/1min的80%的工耐壓試驗。如當隔離刀閘具有避雷保護功能時，進行工頻耐壓試驗必須把隔離刀閘打開。
3、斷路器安裝時，工作人員不得站踏在隔離刀閘的刀片及觸頭一面，防止踏破、踏歪隔離開關的絕緣防護罩和刀片、觸頭。
4、斷路器安裝的高度應根據運行和維護的需要，離地距離盡可能大于2.8米。
5、在對斷路器操作時，無論是單桿安裝，還足雙桿安裝，均不應有明顯的搖動現象。
6、斷路器應可靠接地。

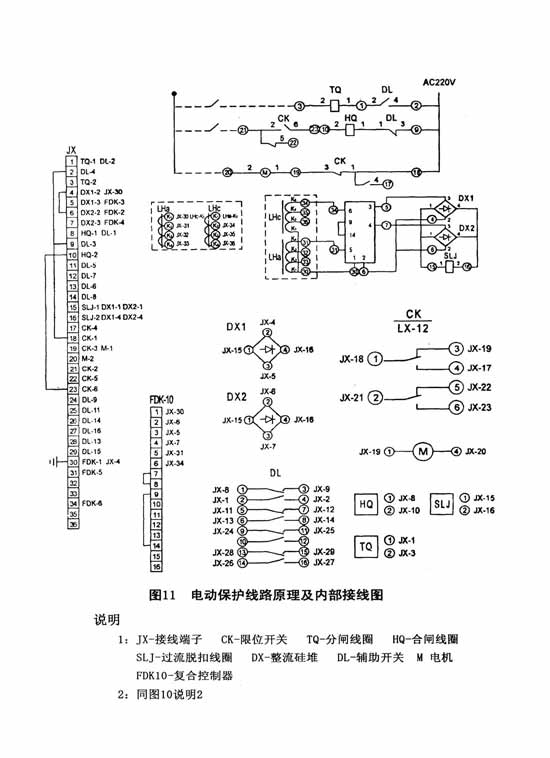

7、斷路器控制系統的原理圖及接線圖見圖10、圖11。
五、使用方法及注意事項：
1、對斷路器本體用手動儲能、手動合閘、手動分閘時進行2~3次手動操作，在斷路器分閘狀態下，對隔離刀閘手動分閘、手動合閘操作2～3次，觀察其動作是否正常，斷路器本體與配帶的隔離刀閘之間的機械聯鎖結構是否靈活、可靠。
2、本斷路器在投運前，須根據實際情況把電流互感器之變比調到合適位置。
3、本斷路器每三年檢修一次，檢修時應擦試外露部件的灰塵及污穢，并在所有運動環節圖上潤滑脂。
六、常見故障及處理
1、接上電源電機不轉：檢查電機是否有電，電源線是否斷線，接線是否正確，上述正常，則電機有問題。
2、電機儲不上能：檢查兩個棘爪是否協調，棘爪彈簧扭力是否足夠，如果儲能彈簧已儲能，而儲能指針未切換，說明是機構罩安裝有誤，應重新安裝。

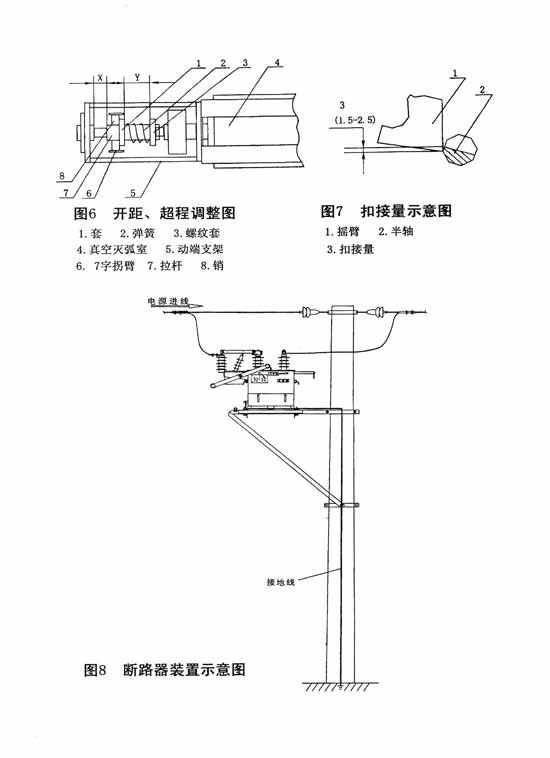

3、儲能后合不上閘：檢查拐臂與半軸的扣接量與間隙量是否符合圖7要求
七、隨機文件及訂貨須知
1、隨機文件
a、合格證明書一份
b、安裝使用說明書一本
c、裝箱清單一份
2、訂貨須知
a、要說明產品名稱、型號、規格、數量、交貨期等。
B、須提供用戶使用要求，如需那些功能，什么操作方式，電流互感器變比的數值，使用在什么樣的場合，跳閘接定時間等。

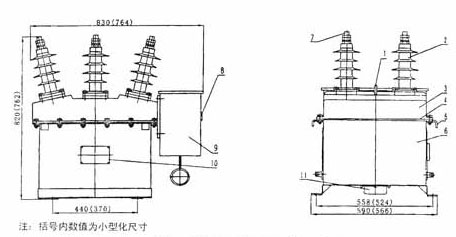

圖1 斷路器外型及外型尺寸
1. 吊環2.瓷套3.箱蓋4.密封件5.起吊耳環6.箱體7.導電桿8.分合閘指示9.操動機構10.銘牌11.空氣過濾裝置

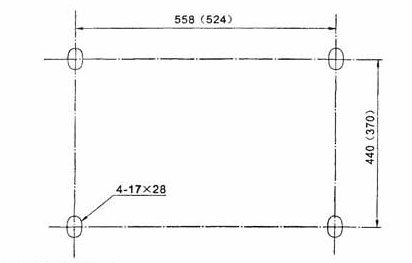

圖2 安裝尺寸

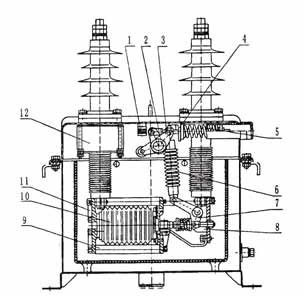

圖3 斷路器本體結構
1.分閘緩沖2.三相主軸3.拐臂4.支架5.分閘彈簧6.絕緣拉桿7.7字拐臂8.動端支架9.絕緣桿10.真空滅弧室11.靜端支架12.電流互感器

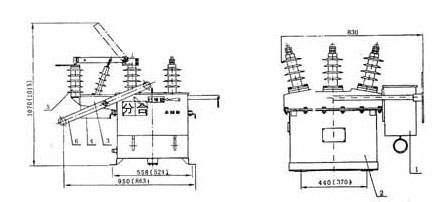

圖4 帶隔離刀閘外型尺寸
1. CT23機構2.斷路器本體3.隔離刀閘4.電動機構5.支持絕緣子（可帶避雷器）6.分合閘手柄

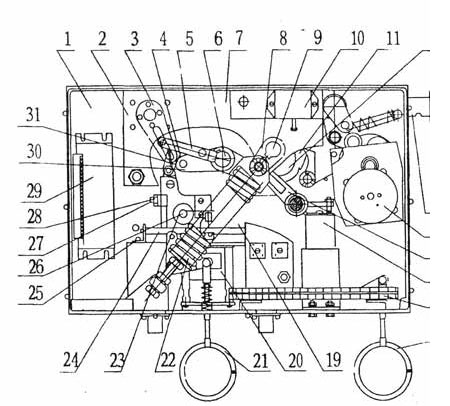

圖5a-CT23-D型彈簧操動機構
1. 底板2.輔助開關3.拐臂4.傳動軸套5.螺桿6.主軸7.支撐板8.儲能拐臂9.儲能軸10.行程開關11.棘輪12.凸輪13.儲能手柄14.儲能電機15.定位件16.合閘脫扣器17.接線端子18.手動合閘拉環19.聯鎖裝置20.分閘脫扣器21.手動分閘拉環22.合閘彈簧23.彎板24.脫扣器25.調節螺釘26.半軸27.調節螺釘28.調節螺釘29.負荷控制器30.搖臂31.滾輪

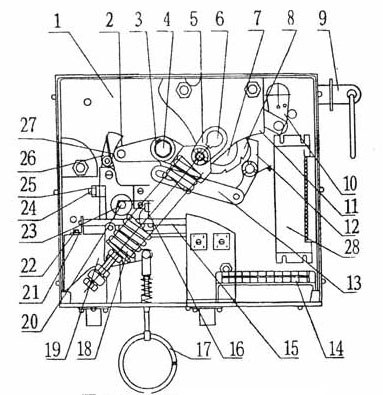

1.底板2..傳動軸套3.螺桿4.主軸5.儲能拐臂6.儲能軸7.凸輪8.棘輪9.儲能手柄10.拐臂11.支撐板12.保持棘爪13.連扳14.接線端子15.脫扣軸16.頂桿17.手動合閘拉環18.合閘彈簧19.過流脫扣器20. 半軸21.支撐板22.彎板23.調節螺釘24. 調節螺釘25.搖臂26.滾輪27.復合控制器
